自动喷水灭火系统作为当前应用最 为广泛的自动灭火装置，其核心部件——洒水喷头，是一种自愿性认证产品。本文旨在深入剖析洒水喷头的各个构成部分，探讨其动作原理，并详细阐述不同动作温度下的产品分类。通过结合结构实物对比图和灭火动作视频，我们将力求以通俗易懂的方式，全 面解析洒水喷头的关键要素。在接下来的章节中，我们将首先聚焦于洒水喷头的主要结构，以直立型玻璃球喷头和下垂型玻璃球喷头为例，详细展示其结构特点。

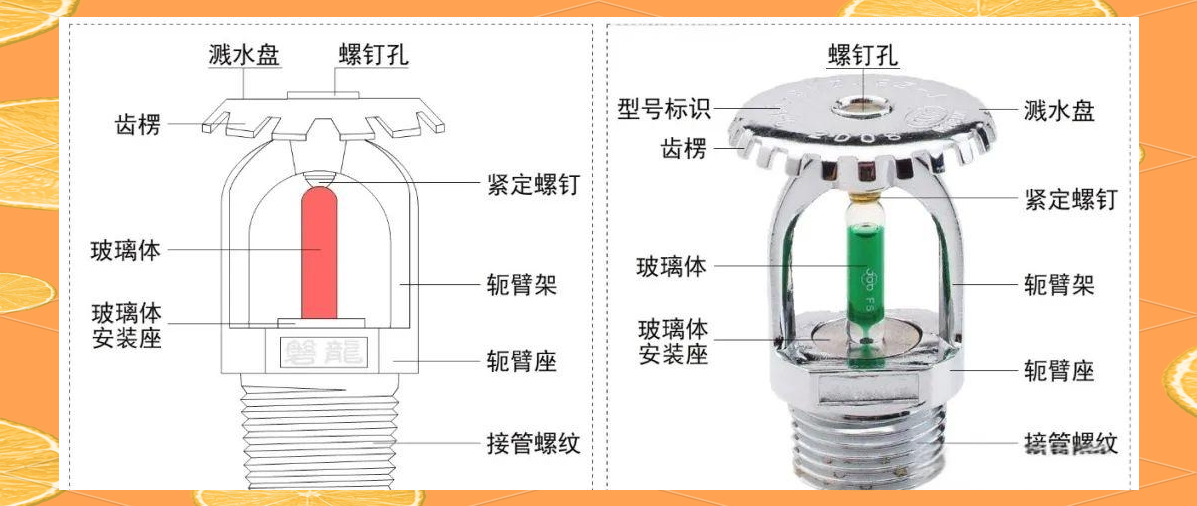

一、直立型喷头结构详解与实物对比图展示:


二、下垂型喷头结构简析与实物对照图呈现:

洒水喷头的核心在于其感温释放机构，无论是玻璃球还是易熔合金元件，都能在火灾时于预定温度下触发动作。此时，喷头接管内的压力水会冲破密封件，从而启动喷水灭火流程。接下来，我们将通过直立型、下垂型、边墙型玻璃球喷头以及隐蔽式喷头等实例，深入剖析这一动作原理。

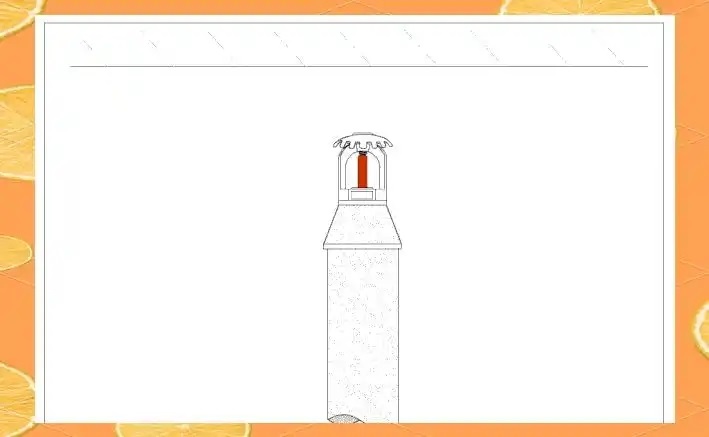

一、直立型喷头灭火动作原理图解：

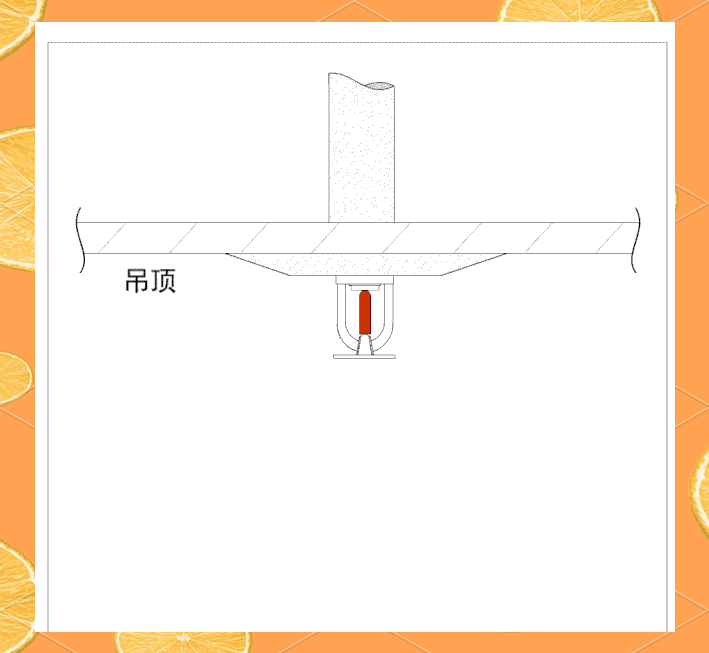

二、下垂型喷头灭火动作示意图：

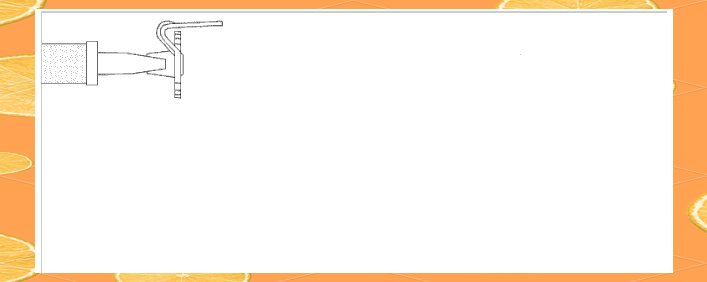

三、边墙型喷头灭火动作示意图：

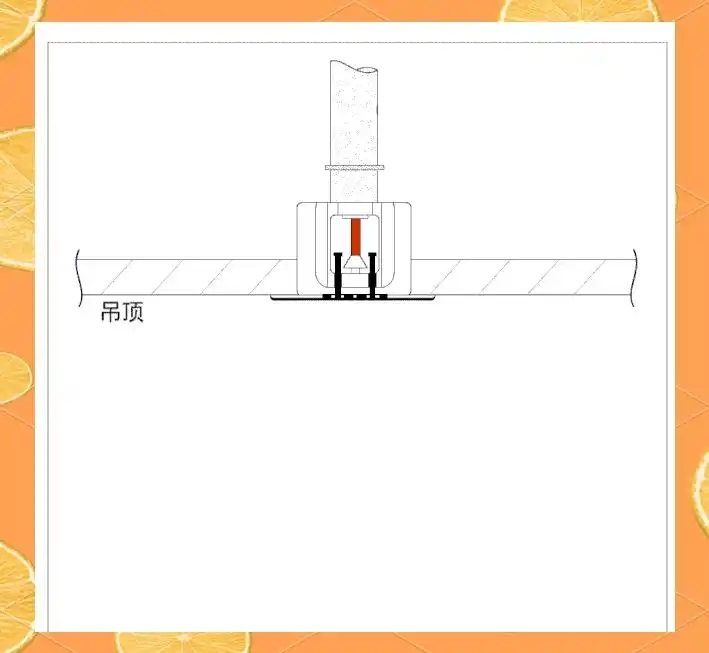

三、隐蔽式喷头灭火动作示意图：

四、隐蔽式喷头灭火动作示意图：

四、第三章 动作温度与颜色标志

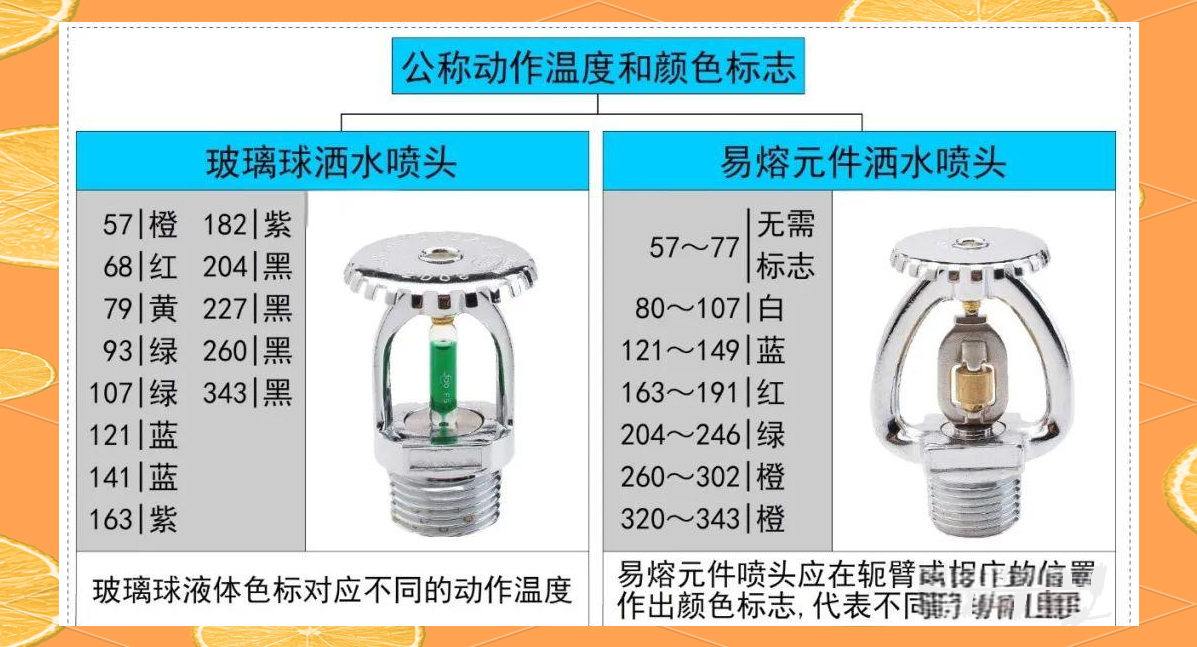

玻璃球洒水喷头的公称动作温度与其玻璃球内液体的颜色相互关联，而易熔元件洒水喷头的公称动作温度则通过轭臂或相应位置的颜色标志来体现。
例如，对于公称动作温度为68℃的玻璃球洒水喷头，其玻璃球内的液体色标被设定为红色。这一设计不仅直观地反映了喷头的动作温度，还有助于用户快速识别和选择合适的洒水喷头。

五、产品标准变更概览：

《自动喷水灭火系统 第1部分：洒水喷头》（GB 5135.1-2019）标准，自2019年12月17日颁布，至2020年7月1日正式实施，已全 面取代了原先的《自动喷水灭火系统 第1部分：洒水喷头》（GB5135.1-2003）以及《自动喷水灭火系统 第12部分：扩大覆盖面积洒水喷头》（GB5135.12-2006）两项标准。

六、当前洒水喷头标准状况：

（此处可接续具体内容，如标准名称、编号、实施日期等）

1、《自动喷水灭火系统 第1部分：洒水喷头》（GB 5135.1-2019）
2、《自动喷水灭火系统 第9部分：早期抑制快速响应（ESFR）喷头》（GB5135.9-2018）
3、《自动喷水灭火系统 第22部分：特殊应用喷头》（GB5135.22-2019）
4、《自动喷水灭火系统 第15部分：家用喷头》（GB5135.15-2008）
5、《自动喷水灭火系统 第13部分：水幕喷头》（GB5135.13-2006）
6、《自动喷水灭火系统 第3部分：水雾喷头》（GB5135.3-2003）

三、洒水喷头分类原则：
本文以GB5135.1作为分类基础，同时对早期抑制快速响应（ESFR）喷头、特殊应用喷头、家用喷头、水雾喷头、水幕喷头等做详细讲解。

四、喷头的型号编制方法：
目前，洒水喷头型号仍按照GB5135.1-2003进行编制，尤其是扩大覆盖面积洒水喷头的型号仍遵循GB5135.12-2006。然而，随着新版GB5135.1的实施，这一状况将有所改变。具体影响，详见专题：新版GB5135.1对洒水喷头产品型号的影响。

五、喷头的基本分类原则：
洒水喷头的分类应依据相应的产品标准进行。本章节将详细讲解GB5135.1-2019的分类原则，该原则适用于大多数洒水喷头。同时，对于早期抑制快速响应（ESFR）喷头、特殊应用喷头、家用喷头、水幕喷头、水雾喷头等，尽管它们有独立的产品标准，但在此也做一概览。

七、热敏感元件分类法：

1、热敏感元件的分类主要包括易熔元件洒水喷头和玻璃球洒水喷头。目前，玻璃球洒水喷头在市场上应用较为普遍，而易熔合金喷头则因生产厂家较少而使用相对较少。

2、玻璃球洒水喷头的性能代号通常为Q，例如“ZSTX80-93℃ Q5”即表示该喷头的热敏元件为直径5mm的玻璃球。在实际生产中，厂家可能更倾向于使用中文描述，如“ZSTZ 15-68℃(Φ5mm玻璃球)”。

3、而易熔元件洒水喷头的性能代号则为Y，例如“EC-ZSTBS161-72℃ Y”表明该喷头的热敏元件为易熔合金。同样地，在GB5135.1-2003的产品型号中，厂家也可能结合中文进行描述，如“Y ZSTX 15-72℃(易熔合金）”。

八、按安装位置划分：

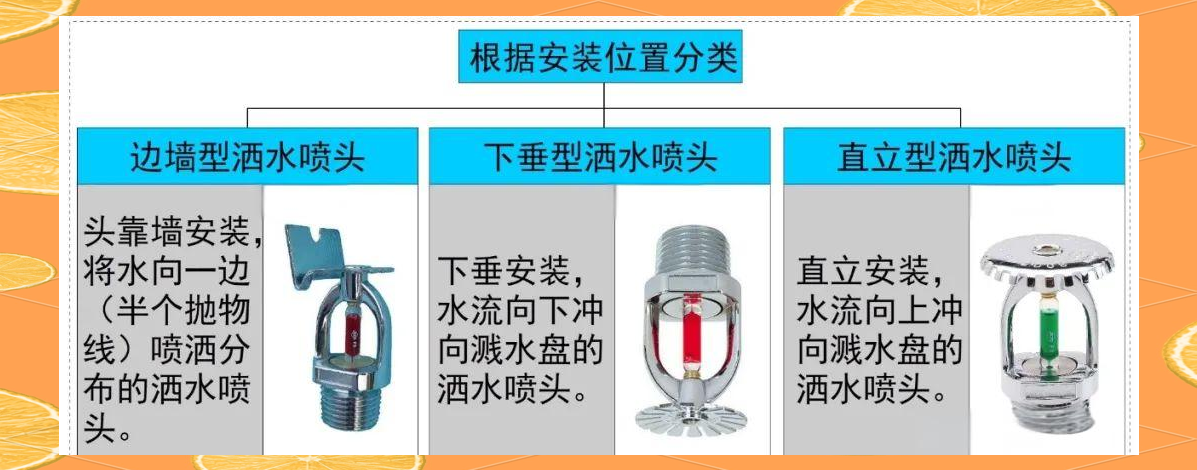

1、根据安装位置的不同，洒水喷头可分为直立型、下垂型和边墙型三种类型。

自动喷水灭火系统中的洒水喷头，按照其安装位置和功能，可分为通用型、直立型、下垂型和边墙型四种类型。接下来，我们将逐一了解这四种类型的洒水喷头。
2、由于不同安装方式的洒水喷头其洒水分布各有差异，因此在选型时需谨慎考虑。
3、根据最 新标准GB5135.1-2019，通用型洒水喷头已被淘汰，其性能代号分类中不再包含此类喷头。

接下来，我们将进一步探讨洒水喷头的分类，根据其灵敏度进行划分。
1、洒水喷头可依据其安装位置进行分类，具体包括快速响应洒水喷头、特殊响应洒水喷头以及标准响应洒水喷头。
2、洒水喷头的灵敏度分类在产品代号上也有所体现。具体来说，快速响应洒水喷头和特殊响应洒水喷头的产品代号前会分别加上“K”和“T”，并用“-”与产品代号隔开，而标准响应洒水喷头则直接使用产品代号，无需加任何前缀。例如，“T-ZSTX80-68℃”代表特殊响应洒水喷头，“K-ZSTZ115-74℃”代表快速响应洒水喷头，而“ZSTX80-93℃”则表示标准响应洒水喷头。

九、按保护面积分类：

洒水喷头可划分为标准覆盖面积洒水喷头和扩大覆盖面积洒水喷头两大类。
一、直立型喷头结构详解与实物对比图展示

二、下垂型喷头结构简析与实物对照图呈现

十、特殊应用喷头的分类

二、特殊应用喷头的公称动作温度与颜色标志

一十、特殊类型喷头：

一十一、特殊类型喷头详解：

1、特殊类型洒水喷头涵盖了六大类别，其中，干式洒水喷头与隐蔽式洒水喷头是实际应用最 为广泛的两种。

2、干式洒水喷头分为干式下垂型洒水喷头（性能代号：GX）和干式直立型洒水喷头（性能代号：GZ），它们主要适用于预作用系统和干式系统。在实际应用中，干式直立型喷头通常可以被普通的直立型喷头所替代，而目前广泛使用的是干式下垂型洒水喷头（GX）。

3、隐蔽式洒水喷头（性能代号：DY）具有装饰盖板与吊顶齐平的特点，它被隐蔽安装在吊顶内，非常适合高 档装修场所和安装高度受限的场所。然而，由于其洒水喷头需要在装饰盖板感温脱落后才能感应火灾，且布水受限，不确定性因素增加，《自动喷水灭火系统设计规范》对隐蔽式喷头的使用做出了严格限制。

六、其他类型洒水喷头

本文所提及的其他类型洒水喷头，主要指不适用于GB5135.1-2019标准的开式洒水喷头、水幕喷头、早期抑制快速响应（ESFR）喷头、家用喷头以及特殊应用喷头等。这些类型将在后续的章节中单独进行详细讲解。

七、吊顶型喷头的应用

根据洒水喷头产品标准GB5135.1的要求，并不存在专门的“吊顶型喷头”产品类别。然而，在实际应用中，不同安装方式的喷头会导致不同的洒水分布，因此选型时需谨慎。特别是在吊顶场所，吊顶对洒水分布的影响尤为显著，应给予特别注意。

对于室内设有吊顶的情况，洒水喷头可以紧贴吊顶下布置，也可以埋设在吊顶内。通常，下垂型喷头因其经济简便的特点而成为较合适的选择。当然，也可以根据需要选用齐平式、嵌入式和隐蔽式等特殊类型喷头。

八、早期抑制快速响应（ESFR）喷头

早期抑制快速响应喷头，简称ESFR喷头，是一种大流量特种洒水喷头。其响应时间系数（RTI）和传导系数（C）的要求高于快速响应喷头，专门用于保护堆垛与高架仓库。
早期抑制快速响应喷头，简称ESFR喷头，专为保护堆垛与高架仓库而设计。其产品标准为《自动喷水灭火系统 第9部分：早期抑制快速响应（ESFR）喷头》（GB5135.9-2018），以确保其响应时间系数和传导系数达到高标准。

一十二、ESFR喷头的分类：

（此处可根据需要进一步细分ESFR喷头的不同类型，例如，按安装方式、使用场景等）
1、ESFR喷头的分类：
根据热敏感元件的不同，ESFR喷头可分为易熔元件型和玻璃球型两类。易熔元件型ESFR喷头采用特殊材料制成，当遇到高温时，这些材料会迅速熔化，从而触发喷头的动作。而玻璃球型ESFR喷头则利用玻璃球的特性，在高温环境下，玻璃球会破裂，进而启动喷头的工作。这两种类型的ESFR喷头都有其独特的应用场景和优势。
2、ESFR喷头的安装位置分类：

ESFR喷头根据其安装位置，可分为下垂型和直立型两类。下垂型ESFR喷头通常安装在吊顶下方，其特点是在火灾时能迅速下垂，对准火源进行喷水。而直立型ESFR喷头则是直接安装在墙角或天花板上，保持直立状态，同样能够对准火源进行喷水灭火。这两种类型的ESFR喷头各有其适用的安装环境和灭火效果。

一十三、公称动作温度与颜色标识：

ESFR喷头的公称动作温度及其相应的颜色标识详见表1：

一十四、型号编制详解：

ESFR喷头的型号规格包含多个关键组成部分，如产品类别代号、公称流量系数、公称动作温度、安装形式代号以及自定义代号等。这些元素共同构成了喷头的独特型号，便于用户根据需求进行选择。
1、早期抑制快速响应喷头的标识为ESFR，这是其独特的产品类别代号。
2、安装形式方面，下垂型ESFR喷头以P为代号，而直立型则以U为代号。
3、自定义代号由制造商自行规定，常用于描述热敏感元件的特性或产品的特殊结构。它通常由大写英文字母、阿拉伯数字或其组合构成，且字符数量不应超过3个。
4、举例来说，“ESFR-202/68℃ P Q2.5”这一标识代表的是：公称流量系数为202，公称动作温度为68℃，采用下垂式安装，且热敏感元件为Φ2.5mm玻璃球的ESFR喷头。同样，“ESFR-363/74℃ U Y”则表示：公称流量系数为363，公称动作温度为74℃，直立式安装，热敏感元件为易熔合金的ESFR喷头。

第九章还将探讨特殊应用喷头，这类喷头具有较大的水滴粒径和标准覆盖面积，且公称流量系数K≥161。在通过严格的标准试验后，它们被广泛应用于保护民用建筑中的高大净空场所和仓库。此外，特殊应用喷头还必 须符合《自动喷水灭火系统 第22部分：特殊应用喷头》的产品标准（GB5135.22-2019）。

一十五、特殊应用喷头的分类：

特殊应用喷头根据其特点和应用场合，主要分为两大类。一类是具有较大水滴粒径和标准覆盖面积的喷头，其公称流量系数K≥161，广泛应用于保护民用建筑中的高大净空场所和仓库。这类喷头需经过严格的标准试验，并符合《自动喷水灭火系统 第22部分：特殊应用喷头》的产品标准（GB5135.22-2019）。另一类特殊应用喷头则具有其他特定的功能和结构，以满足不同的消防需求。

一十六、特殊应用喷头的分类：

根据使用场所的不同，特殊应用喷头可分为仓库型喷头（代号为CMSA）和非仓库型喷头（代号为CHSA）。此外，根据热敏感元件的差异，这些喷头又可分为易熔元件喷头（代号为Y）和玻璃球喷头（代号为Q）。在安装位置上，它们有下垂型喷头（代号为X）和直立型喷头（代号为Z）之分。同时，根据灵敏度的高低，这些喷头还可分为快速响应喷头（代号为K）、特殊响应喷头（代号为T）以及标准响应喷头。

二、特殊应用喷头的公称动作温度与颜色标志：

特殊应用喷头的公称动作温度和颜色标志必 须符合GB5135.1的规定。具体的要求和标准，可参考本文第三章的详细讲解。

一十七、型号命名规则：

特殊应用喷头的型号命名遵循一定的规则，通常包含产品代号、性能代号、公称流量系数、公称动作温度以及自定义代号等几个关键部分。这些信息对于准确识别和选用不同类型的喷头至关重要。

一十八、自定义代号：

自定义代号由制造商自行规定，旨在明确区分不同类型和结构的热敏元件。这些代号通常由大写英文字母、阿拉伯数字或其组合构成，且字符数量不应超过3个。

一十九、特殊应用喷头的性能代号：

在特殊应用喷头的型号命名中，性能代号前会加上相应的符号以示区分。例如，快速响应等级喷头前加“K”，特殊响应等级喷头前加“T”，而标准响应等级喷头则无需加任何符号。

二十、产品示例：

1. “CHSAX 161-68℃ Q5”：表示一款标准响应等级、下垂安装的特殊应用喷头，其公称流量系数为161，公称动作温度为68℃，且热敏元件为直径5mm的玻璃球。

2. “CMSAZ 363-74℃ Y”：则代表一款直立安装的仓库型特殊应用喷头，其公称流量系数为363，公称动作温度为74℃，且热敏元件为易熔合金。

二十一、开式洒水喷头：

开式洒水喷头与闭式洒水喷头的主要区别在于其缺乏释放机构，因此主要适用于雨淋系统和水幕系统。在实际应用中，如果闭式洒水喷头被改造为开式洒水喷头（即去掉释放机构），则其应满足相应的开式产品要求。因此，在选用时，可以参考闭式洒水喷头的标准和认证报告，但需确保安装形式、保护面积和流量系数等关键指标均符合要求。

二十二、水幕喷头：

水幕喷头是一种能够持续喷水形成水幕帘的装置，主要用于保护受火灾威胁的表面并形成防火分隔。它固定在水幕系统的管路中，其适应的产品标准为《自动喷水灭火系统 第13部分：水幕喷头》（GB5135.13-2006）。

二十三、水幕喷头的核心应用：

水幕喷头是水幕系统的关键组件，该系统由开式洒水喷头或专用水幕喷头、雨淋报警阀组或感温雨淋报警阀等设备共同构成。水幕系统作为一种开式灭火系统，主要用于防火分隔或提供防护冷却，一般可分为防火分隔水幕和防护冷却水幕两大类。

二十四、水幕喷头的分类：

水幕喷头作为水幕系统的核心部件，其分类主要依据应用场景和功能的不同。一般来说，水幕喷头可分为以下几类：

1. 防火分隔水幕喷头：这类喷头专门设计用于防火分隔，通过形成连续的水幕来阻止火焰的蔓延。

2. 防护冷却水幕喷头：这类喷头主要用于提供防护冷却，通常安装在需要冷却保护的部位，如钢结构或电缆桥架等，以降低其表面温度。

此外，根据不同的安装方式和结构特点，水幕喷头还可以进一步细分为不同类型的产品，以满足不同的应用需求。

1. 结构形式分类：
   水幕喷头的结构形式对其性能和使用效果有着直接影响。根据不同的结构特点，水幕喷头可分为多种类型，如开式、闭式、旋流式等。这些不同类型的喷头具有各自独特的工作原理和适用场景，选择时需根据实际情况进行考虑。

2. 使用用途分类：
   水幕喷头的使用用途对其选择和应用同样至关重要。根据不同的使用需求，水幕喷头可划分为多种类型，例如消防用、降温用、观赏用等。每种类型的喷头都针对特定的应用场景进行了优化设计，因此选择时必 须明确使用目的。

二十五、型号编制：

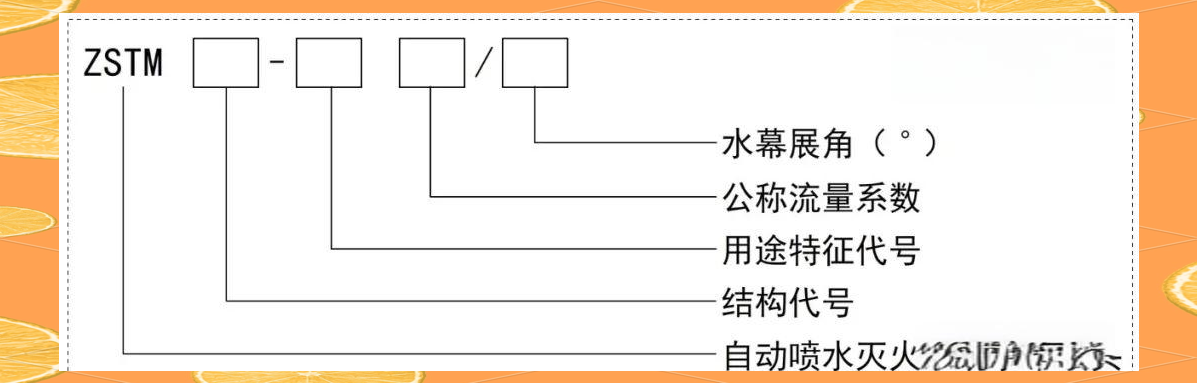

水幕喷头的型号编制包含多个组成部分，如结构代号、用途特征代号、公称流量系数以及水幕展角等。这些组成部分共同构成了喷头的独特型号，反映了其特定的设计特点和性能参数。

1、结构代号用于揭示喷头的结构特性，它包含以下几种符号：
代号A，代表水幕倾角为0°的喷头；
代号B，代表水幕倾角为90°，且只有一个出水口的喷头；
代号C，代表水幕倾角为90°，且具备两个出水口的喷头；
代号D，表示水幕倾角既非0°也非90°的喷头。
2、用途特征代号用于指明喷头的特定应用：
代号G专指用于防火分隔的水幕喷头；
代号L特指用于防护冷却的水幕喷头；
代号T则表示该喷头既适用于防火分隔又适用于防护冷却，是一种通用型水幕喷头。
3、示例：
示例1：ZSTM A-T 40/120 表示的是A型通用型水幕喷头，其公称流量系数为40，水幕展角为120°。
示例2：ZSTM D-L 60/150 则特指D型防护冷却用水幕喷头，其公称流量系数为60，水幕展角为150°。

接下来，我们将探讨另一种喷头——水雾喷头。这种喷头能在特定压力下，将水流细化为直径小于1mm的水滴，并按照预设的形状进行喷洒。它遵循《自动喷水灭火系统 第3部分：水雾喷头》的标准，常用于水喷雾系统。这种系统是在自动喷水灭火系统的基础上演变而来，特别适用于火灾蔓延迅速且适合用水扑灭但普通喷水系统难以触及的场所。

二十六、主要分类

水雾喷头是自动喷水灭火系统的重要组成部分，其种类繁多，功能各异。根据不同的分类标准，水雾喷头可以分为多种类型。接下来，我们将详细探讨这些不同类型的喷头及其特点。

二十七、型号编制

水雾喷头的型号标记有着明确的规定，其关键信息主要包括雾化角和流量系数等。具体来说，水雾喷头的雾化角通常有五个标准规格，即45°、60°、90°、120°和150°，同时，也允许存在其他非标准雾化角的水雾喷头。此外，型号标记中还会包含水雾喷头的类型和公称流量系数等信息。例如，ZSTW A40/120这样的标记，就表示这是一个A型水雾喷头，其公称流量系数为40，雾化角为120°，专为自动喷水灭火系统设计。
