早期抑制快速响应喷头（ESFR喷头）简介

2025-12-14 　来自: 仰孚管路系统（上海）有限公司（山东唯特利管道设备有限公司---上海仰孚全资子公司） 浏览次数:6

早期抑制快速响应喷头（ESFR喷头）简介

山东唯特利管道设备有限公司 2025-12-14 15:12

早期抑制快速响应喷头（Early Suppression Fast Response Sprinkler，简称ESFR喷头）是一种专为高火灾风险场所（如高堆垛仓库、物流中心等）设计的大流量、快速响应自动喷水灭火系统喷头。其核心特点是通过快速响应火灾初期高温、释放大流量水流并形成特定水滴分布，实现对火灾的早期抑制和快速扑灭。

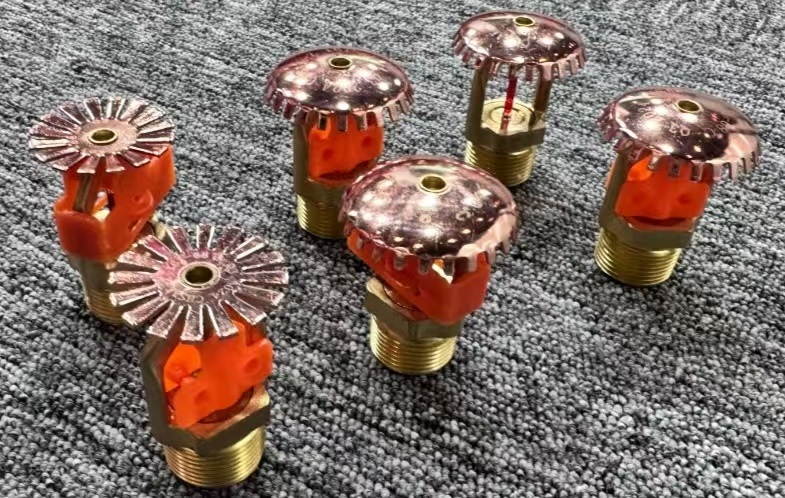

沟槽管件


早期抑制快速响应[洒水]喷头（英文全称：early suppression fast response sprinkler，简称ESFR）是消防喷水灭火设备中的一种喷头。其技术参数执行《自动喷水灭火系统第9部分:早期抑制快速响应(ESFR)喷头》GB5135.9-2006，流量系数涵盖K=202、242、363等级，最大工作压力1.2MPa，动作温度分为74℃和68℃两档 [4-5]。

适用于高货垛仓库且无需货架内置喷头 [1-2]。中国《自动喷水灭火系统设计规范》GB50084-2017将其定义为保护场所型闭式喷头，适用净空高度不超过13.5米，仅适配湿式系统。美国NFPA-13标准允许根据存储高度调整布置方案 [2]。安装直径700mm、中间最大高度150mm的圆锥形集热板可将火灾控制在三排货架范围内 [3]。美国明确禁止与防冻液混用（丙二醇预混液除外） [2]。

产品型号为ESFR-242/74℃P早期抑制快速响应易熔合金喷头（下喷），流量特性系数K=242，公称口径φ20mm，连接螺纹R3/4”，最大工作压力1.2MPa，安装形式为下垂型，适用于保护高货垛仓库（货堆高度10.7m）。执行标准GB5135.9-2006《自动喷水灭火系统第9部分:早期抑制快速响应(ESFR)喷头》，应用场景包括覆膜/无覆膜封装普通材料仓库、圆筒状包装纸制品仓库及橡胶轮胎仓库。技术性能表中明确不同安装高度（9.1m/10.7m/12.2m/13.7m）对应的供水压力要求（0.24MPa/0.36MPa），型号分类包含K=363、K=242、K=202三种流量系数规格，采用易熔合金作为热敏感元件，标定动作温度74℃/68℃，安装方式区分上喷（U型）与下喷（P型）两种安装方向 [1-2]。


一、工作原理

快速响应火灾：

ESFR喷头采用低熔点合金或玻璃泡作为感温元件，当环境温度达到额定动作温度（如68℃、74℃、93℃等）时，感温元件迅速熔化或破裂，触发喷头启动。

大流量喷水：

喷头设计流量系数（K值）通常较高（如K=202、K=363），单位时间内喷水量远大于普通喷头，确保在火灾初期形成强大的水雾覆盖。

特殊水滴分布：

喷头喷出的水滴直径较大、动能高，能够穿透热气流和火焰，直接作用于燃烧物表面，快速冷却并抑制火势。

二、技术特点

响应时间指数（RTI）：

ESFR喷头的RTI值通常≤50(m·s)^0.5，属于快速响应喷头范畴，能够在火灾初期快速启动。

大覆盖面积：

单个喷头的保护面积可达12-15平方米，适用于高大空间和密集堆垛场所。

高耐压设计：

工作压力范围通常为0.1-1.2MPa，适应不同供水条件。

结构强度高：

采用加强型框架和密封设计，耐机械冲击和振动，适合工业环境。

三、应用场景

高堆垛仓库：

用于纸制品、塑料制品、橡胶轮胎等易燃货物的存储场所，防止火灾蔓延。

物流中心：

在大型分拣中心、配送仓库中，快速扑灭初期火灾，减少货物损失。

工业厂房：

适用于木材加工、化工原料存储等高风险区域，提供早期火灾控制。

特殊场所：

如冷库、数据中心等，需避免水渍损失的场所，ESFR喷头通过快速响应减少水损。

四、优势

早期火灾抑制：

在火灾初期迅速启动，避免火势扩大，减少财产损失。

减少水渍损失：

相比传统喷淋系统，ESFR喷头通过快速响应和精 准喷水，减少不必要的水渍。

适应高大空间：

适用于净空高度超过12米的场所，弥补传统喷头覆盖不足的缺陷。

降低保险成本：

由于火灾风险降低，使用ESFR喷头的场所通常可获得更低的保险费率。

五、安装与维护

安装要求：

喷头间距需符合设计规范，确保覆盖无死角。

需与湿式自动喷水灭火系统配套使用，避免干式或预作用系统导致的启动延迟。

安装高度和角度需精确调整，确保水滴分布符合设计要求。

维护要点：

定期检查感温元件是否完好，避免堵塞或损坏。

测试系统压力和流量，确保喷头在额定工况下工作。

清理喷头表面灰尘和杂物，防止影响喷水效果。

六、注意事项

避免误启动：

ESFR喷头对环境温度敏感，需避免安装在热源附近或可能受到机械冲击的位置。

系统兼容性：

需与专用供水管道和水泵匹配，确保大流量需求。

法规合规：

安装前需符合当地消防法规和标准（如NFPA 13、GB 50084等）。

七、典型型号

K=202型：

适用于一般仓库，动作温度68℃-93℃，流量系数202。

K=363型：

适用于高风险场所，动作温度74℃-93℃，流量系数363。

总结：山东唯特利公司（vtylea）自主研发生产的早期抑制快速响应喷头通过快速响应、大流量喷水和精 准覆盖，为高火灾风险场所提供了高效的早期火灾控制手段，是现代消防安全设计的重要组成部分。
